建德磨床-动柱型设计让加工更完美

  发布时间:2020-06-28 12:12:40   浏览次数:425

建德磨床根据加工行程,结合加工过程,所研发制造的动柱型大型号磨床,以稳定、精密见长,详细结构如下:

1. 建德磨床动柱型采用单立柱固定在底座上,立柱体前后移动的方式。本方案定义:主轴磨头体固定在立柱上后上下(Y向)移动,立柱体沿主机前后(Z向)移动。工作台在主机座上左右(X向)移动的结构。

2. 建德磨床机台之立柱、主机、机头均采用高级铸铁铸造。采用三维计算机软件辅助优化设计,对于结构内部加强筋的配制经过分析,并经应力消除处理,以粗壮之加强筋强化,提升韧性及防止变型。

3. 建德磨床动柱型X轴采用独立液压站与油压缸,推动工作台在主机座上来回移动,实现X轴运动平稳顺畅。使油温的温升对主机的变型不会产生任何影响。

4. 建德磨床动柱型Z轴采用交流电机通过皮带联接到丝杠,带动立柱体在主机上前后移动,实现Z轴进给运动,以稳定前后进给的平稳。

5. X轴Y轴Z轴导轨及螺杆

   X轴和Z轴导轨均采用美国Turcite-B耐磨片,其高负载、低磨耗,能确保最小移动量,加工精度不但易于控制,中小型铸件之加工更彰显其运用自如。

6. Y轴滑轨整组硬化处理,滑轨硬度HRC50±3°,头座再经精密磨削,具有低磨擦系数的减震性质,移动平稳。

 建德磨床动柱型  Y轴、Z轴使用精密梯型丝杆,并采用循环油循环润滑螺杆,使丝杆在运动时平稳,并使丝杆达到最低磨耗。

7. 主轴组

  建德磨床主轴采用台湾专业厂家生产,内部配制日本原装NSK高精度轴承,精度能达到0.003mm以内,并终生免加油。

8.  润滑

  使用自动循环润滑系统供油给各导轨和导螺杆。此系统确保了所有关键部位随时能得到适量的润滑。

9.  除屑

  可根据客户的加工要求,选配磁性分离器,纸带过滤器 。

10. 建德磨床动柱型X向采用三防布防护, Y向导轨均采用钣金防护,外观整洁,防护效果好,坚固耐用。

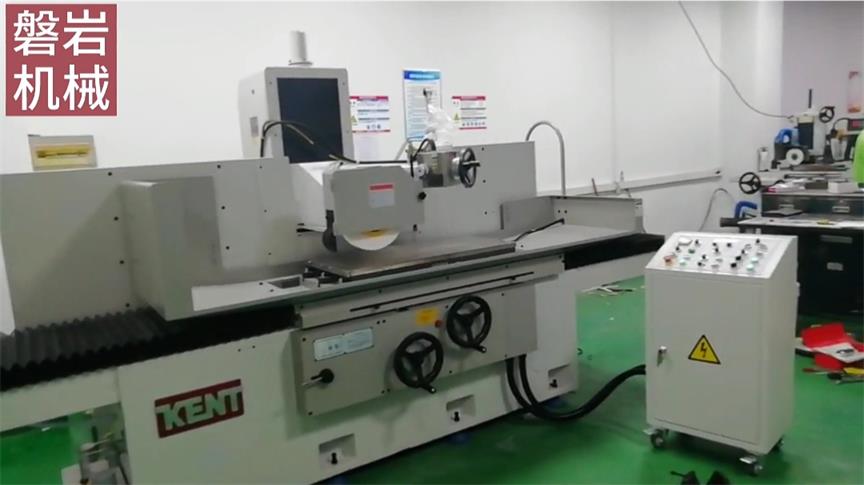

                                                                                      510建德磨床
