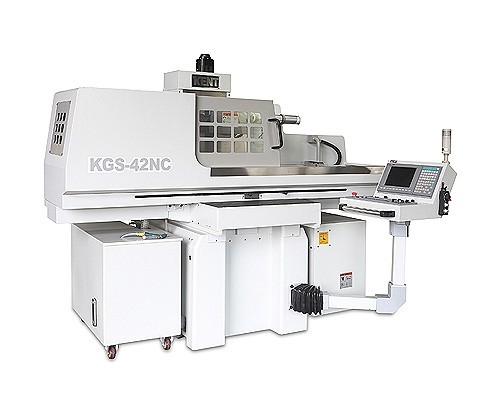

建德磨床KGS-42NC

当前位置:首页  > 建德系列 > 建德磨床KGS-42NC

建德系列

建德磨床KGS-42NC

产品详情

特性
NC:前后、上下两轴进给采用PC-BASE控制系统及AC伺服马达控制,具砂轮自动修整与批量工件自动磨削功能。
高刚性铸件体
铸件体经由工程仿真分析(cosmos)计算,立柱及机头采双层璧设计,具高抗弯与抗扭刚性。
稳定与精确的三轴导轨
左右采双V贴特佛龙滑动导轨,以比例阀油压系统驱动,前后与上下两轴采C3级滚珠丝杆,搭配SP级高精密线性滑轨与伺服马达驱动,最小进刀量可达0.001。
自动润滑系统
采循自动润滑装置,各传动螺杆和滑动面均得到最佳之润滑,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。
高刚性精密主轴及马达
本公司之每一支主轴完全由台湾建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,决不外包,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用法兰式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于 0.002mm.。
具自动砂轮修整补偿功能
修整器置于工作台上方,以伺服马达作修整进给,进给量可用程序设计或MPG进给。
智能化操作设计
采用PC-BASE控制系统,前后与上下二轴NC控制,可通过简单触摸屏幕来设定磨削变量,即可作批量工件循环加工模式,基本加工模式有一般平磨、沟槽研削、宽槽研削与高效能研削。
半罩式防溅箱设计
机台加装半罩式防溅箱,可有效遮挡研磨水和铁屑飞溅到机器后方,不仅可维持机器之清洁度,甚至避免研磨液喷进机器之滑轨,确保机器之寿命和精度。

规格表

项 目 单 位 KGS-42NC
能 力

工作台面尺寸
(长*宽)

mm 400×200
工作台最大移动量 左右 mm 550
前后 mm 220

工作台面至主轴中心
最大距离

mm 450(575 OP.)

工作台最大承载重量
(含磁盘及修整器)

kgs 150

工作台及
前后进给

工作台速度 M/min 5~25

左右MPG手轮
进给量

1 格 mm -
1 圈 mm -
前后自动进给量 mm 0.001~25
前后快速移动量 mm/min 1000
前后MPG手轮进量 1 格 mm 0.001/0.01/0.1
1圈 mm 0.1/1/10
上下进给

上下MPG手轮
进给量

1 格 mm 0.001/0.01/0.1
1圈 0.1/1/10
上下自动进给量 mm 0.001~0.099
上下快速移动量 mm/min 750
砂轮主轴 砂轮尺寸 mm

Φ250×25
×Φ50.8

主轴转速 r.p.m 2850
马达 主轴马达 HP 5
左右驱动马达 KW -
上下驱动马达 kW 1(AC Servo)
前后驱动马达 kW 1 (AC Servo)
油压马达 HP 2
尺寸重量 机器高度 mm 1920
占地面积(长*宽) mm 2450×1800
净重/毛重 kgs 1600/1750
