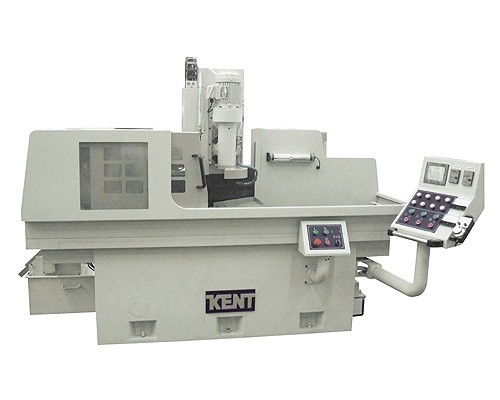

建德E型磁芯研磨机

当前位置:首页  > 建德系列 > 建德E型磁芯研磨机

建德系列

建德E型磁芯研磨机

产品详情

特性:

1、专用磨床采用单立柱固定在滑动架上,滑动架前后移动的方式。双主轴磨头体固定在立柱上后可做上下(Z向)移动,其中一磨头可做单独小范围上下移动,滑动架可沿后主机前后(Y向)移动。工作台在主机架上做左右(X向)移动的结构。

2、机台之立柱、主机、机头均采用高级铸铁铸,并经三维计算机软件辅助优化设计,对于结构内部加强筋的配制经过分析,加以应力消除处理,以粗壮之加强筋强化,提升韧性及防止变型。

3、X轴左右驱动采用滚珠丝杆加伺服马达。

4、Y轴前后采用伺服电机通过同步皮带联接到与滚珠丝杠联接,带动滑动架在后主机上前后移动。

5、Z轴上下采用两组滚珠丝杆及伺服机构与两组线性滑轨以保证微量进给。

6、X轴左右和Y轴前后导轨均采用美国Turcite-B尼龙片,其高负载、低磨耗,能确保最小移动量,加工精度不但易于控制,中小型铸件之加工更彰显其运用自如。

7、本特殊主轴组采用台湾本公司专业厂家生产,内部配制日本原装NSK高精度轴承,精度达到0.003mm以内,并终生免加油,搭配V3低振动专用马达与双主轴变频器可因而设定主轴转速。

8、卧轴中心线与工作台面完全平行,可微调动。

9、立轴可做顺时针2度逆时针3度旋转设计,以方便调整垂直度或逆时针倾角,以供粗磨使用。

10、四轴(X+Y+Z1+Z2)驱动无传统手轮控制,均采用电控方式,附MPG一组可分别控制Y及Z1,Z2轴进给。

11、可用来研磨山形铁芯,立轴研磨山峰顶面,横轴细研磨中峰顶面,研磨状况初设单排研磨,并设置多排研磨程序。

规格表

項目 単位 規格 備考
工作台台面尺寸 mm 470*150mm
密集电吸盘 尺寸 mm 150*450*90(H)
磁力区 150*403
立轴砂轮底面到电磁吸盘面距离 mm 0~150
工作台左右运行速度 mm/min 120~1200(調整可)
工作台左右最大行程 mm 970
立轴 上下最小进刀量 mm 0.002
上下一次最大进刀量 mm 0.2
上下快速移动 mm/min 300
上下往返精度 mm 0.005
左右可转动角度 顺2˚ 逆3˚ 手動
砂轮直径 mm 200
主轴马达功率 Hp 3
主轴转速 rpm 4000 配变频器
卧轴 卧轴砂轮底面至立轴砂轮底面 mm -15至35
上下最小进刀量 mm 0.002
上下一次最大进刀量 mm 0.2
上下快速移动 mm/min 300
可转动角度
微量,水平度調整 手動
砂轮直径
250
主轴马达功率 Hp 3
主轴转速 rpm 4000 配变频器
前后 前后可移动量 mm 150
最小进刀量 mm 0.02
前后快速移动 mm/min 3000
机台外形尺寸 mm 2500L*2230W*2000H
立轴,卧轴位置可显示

人机界面
