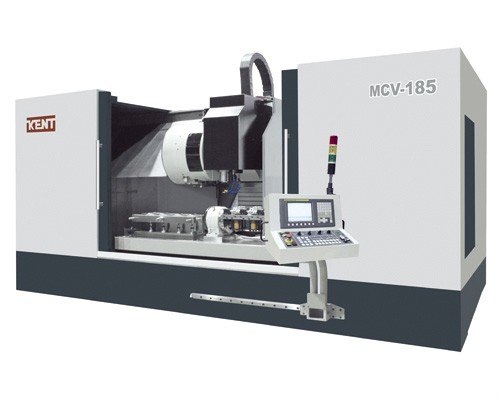

台湾建德MCV-185

产品详情

特性
高刚性焊件与铸件
主要结构件为焊接与铸件,经FEA分析,使结构刚性与重量优化及移动件轻量化,符合节能与环保之需求。
固定式工作台结构
固定式工作台结构不因载重影向进给精度。操作面板之位置可依操作者之需求调整,利用滑轨移动其位置,符合人体工学。
三轴线轨轨道结构
三轴采精密滚柱线轨与C3级精密滚珠螺杆,直结伺服马达驱动,减低阻尼系数,寿命长,不会产生扭曲,确保切削之平稳运行与切削精度,并具重切削性能。
重切削主轴
箱型主轴头结构,内部筋板布置合理,装配采用适合重切削之超精密斜角轴承之主轴,即可消除重负荷切削下产生的震动,又确保主轴最高之刚性与精度,主轴外部配合大流量的冷却油循环冷却,防止高速转动所产生的高温热变形。
弹性多重工作区的选择
对中小型工件可将工作台分两区,大为减少整备时间;也可搭配旋转工作台或ROBOT,提升加工效率。
快速的换刀设计
T刀库与鞍座保持连动,可于X轴任何位置进行换刀,缩短刀具交换时间
润滑系统
采用容积式配油器,各润滑油路都经压力润滑,流量按比例分配,确保各润滑面达到最佳之润滑。
规格表

项目 规格 单位 MCV-185
工作台 加工面积 mm 1800Í500
工作台面高度 mm 845
工作台面 mm 2200Í600
最大荷重 kgs 3000
行程 X/Y/Z轴 mm 1800/500/450
主轴鼻端至工作台面距离 mm 120-570
主轴 主轴转速 rpm 10000
主轴马达型号
β8/ 8000i
主轴马达功率(连续/定格) kW 7.5/11
三轴传动 Axes transmission X轴马达型式
β22/ 2000iS
Y轴马达型式
β22/ 2000iS
Z轴马达型式
β40/ 2000iS
三轴进给率 X/Y/Z轴快速位移 m/min 24/24/24
自动换刀系统 刀套型式
BT40
ATC型式
刀臂式
刀具数
24
刀具交换时间(近刀) sec 1.9
最大刀具长度 mm 250
最大刀具重量 kgs 6
外形尺寸 长/寛/高 mm 6292/3047/3050
重量 kgs 11000
精度 三轴定位精度 mm ±0.005
三轴重复定位精度 mm 0.003
真圆度循切削 mm 0.02/300
控制器
FANUC OiMD
