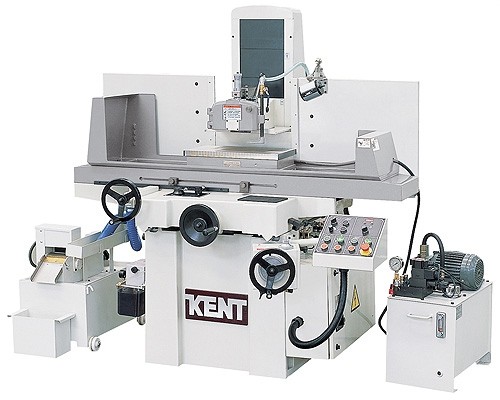

建德磨床KGS-306WM

当前位置:首页  > 建德系列 > 建德磨床KGS-306WM

建德系列

建德磨床KGS-306WM

产品详情

建德磨床特性
WM:三轴自动,上下进给采用日本三菱PLC控制系统及AC伺服马达控制,具批量工件自动磨削功能。
高刚性铸件体
主机座、工作台、滑座、立柱及机头等各重要铸件体均采用高级铸铁,并经由有限元分析与计算,达到刚性倍增与质量的工程需求,每件铸件均经过内应力消除处理,确保长久不变形,并具极佳的抗弯及抗扭应力,确保机床长时间之研削精度。
全支撑之工作台硬轨结构
工作台采全支撑硬轨结构,搭配Turcite –B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与研削精度。
独立式油压系统
单缸驱动式,配合独立式油压系统之设计,使工作台具5-25m/min多段可调之速度与低震动之特性,适合多种用途之加工,选用日本制高质量油封,确保滑动顺畅及使用寿命。
高精度之弹统式主轴
本公司之每一支主轴完全由台湾建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,决不外包,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用弹统式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于 0.002mm.。
自动润滑系统
采循自动润滑装置,各传动螺杆和滑动面均得到最佳之润滑,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。
PLC电气控制系统
LCD触控屏幕,软键式面板,各项研磨条件设定一目了然,触控屏设置多样磨削方式,操作简单、方便。易学易懂,无需经过专业的培训,其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。
简易图型化操作设定
自动磨削可设置粗磨、半精磨、精磨、光磨,可直接输入各种磨削方式的进给量,进给次数,及光磨次数;输入总磨削量,粗磨增量,精磨量及精磨增量,无火花行程,砂轮主轴后退距离。循环结束后,工作台停止,可根据操作人员的习惯,将主轴和冷却装置设定为继续或停止运行。
防溅大墙板(选配附件)
机台后方可加装防溅大墙板,可有效遮挡研磨水和铁屑飞溅到机器后方,不仅可维持机器之清洁度,甚至避免研磨液喷进机器之滑轨,确保机器之寿命和精度。

建德磨床KGS-306WM规格表:

项目 單 位 KGS-306WM
能力 工件台面尺寸(长x宽) mm 600x300
工件台最大移動量 左右 mm 660
前後 mm 330
工作台面至主軸中心最大距離 mm 540
工作台最大承載重量(含磁盘) Kgs 420
工作台及前后进给 工作台T 型槽 mmxN 14x1
工作台速度 M/min 5–25
前後手輪進刀 一格 mm 0.02
一圈 mm 4
前後自動进给量 mm 0.1–8
前後快速量 50 Hz mm/min 790
60 Hz mm/min 950
上下进给 上下MPG手輪进给量 一格 mm 0.001/0.01
一圈 mm 0.1/1
上下自動进给量 mm 0.001–0.02
上下快速移动量 mm/min 300
砂輪主軸 砂輪尺寸(外徑x厚度 x內徑) mm Φ355x20-40xΦ127
主軸轉速 50 Hz rpm 1450
60 Hz rpm 1740
馬達 主軸馬達 hp 5
前後馬達 W 40
上下馬達 W 400(AC Servo)
油壓馬達 hp 2
沖水馬達 hp 1/4
尺寸重量 機器高度 mm. 1830
佔地面積(长x宽) mm. 3500x2500
機器重量(淨重/毛重) Kgs. 1750/1950
